Ремонт телевизора

[Gorinich]

Нужна помощь телемастера в ремонте телевизора LG 32LV3700. Сам имею небольшие познания в электронике, дружу с паяльником и руками, имею желание самостоятельно починить телевизор, а вот схему найти не могу. Вот что произошло. В один прекрасный день после просмотра какой то телепередачи, выключил телевизор как обычно пультом. Через минут 20 включаю и вижу такую картину https://youtu.be/ziuxEpM2Pt0. Выключив телевизор из сети, оставил до выходных. Через 4-5 дней включаю его обратно в сеть, а он работает! Проработал около недели и все повторилось. Вооружившись интернетом, прочитав несколько форумов и статей, вскрыл телек и провел первичные исследования. Напряжения на блоке питания немного ниже 24-22В, 12-10В, 3.6-3.3В. К сожалению из за отсутствия схемы блока питания определить где неисправность не могу, да и из приборов  только примитивный тестер. Может кто что подскажет где искать, или даст координаты хорошего телемастера не за дорого (с финансами сейчас проблема... ) Заранее благадарю

[багер]

Попробуй посмотреть этот рисунок . Не зная наверняка , куда соваться , я бы проверил электролитические конденсаторы .

[dimka377]

http://servicemanuals.pro/ru/servicemanuals/lg/service_manual/tv/lcd/lv/32lv3700-sa_chassis_lj12b/download.html

[gashish]

Нужна помощь телемастера в ремонте телевизора LG 32LV3700. Сам имею небольшие познания в электронике, дружу с паяльником и руками, имею желание самостоятельно починить телевизор, а вот схему найти не могу. Вот что произошло. В один прекрасный день после просмотра какой то телепередачи, выключил телевизор как обычно пультом. Через минут 20 включаю и вижу такую картину https://youtu.be/ziuxEpM2Pt0. Выключив телевизор из сети, оставил до выходных. Через 4-5 дней включаю его обратно в сеть, а он работает! Проработал около недели и все повторилось. Вооружившись интернетом, прочитав несколько форумов и статей, вскрыл телек и провел первичные исследования. Напряжения на блоке питания немного ниже 24-22В, 12-10В, 3.6-3.3В. К сожалению из за отсутствия схемы блока питания определить где неисправность не могу, да и из приборов  только примитивный тестер. Может кто что подскажет где искать, или даст координаты хорошего телемастера не за дорого (с финансами сейчас проблема... ) Заранее благадарю

Привет! Телик к чему подключён, спутниковое, DVS-T2, кабельное, к обычной антенне?

[dondigidonn]

Схему БП не найдешь с вероятностью 99%, да и не нужна она вовсе, если эффект "плавающий" нужно искать мощный полевик который торопится на тот свет, покуда они статики бояться, то при включении/выключении, грозе и прочих неприятностях в переходных процессах наступает пробой.
Звониться не должен никак вообще затвор и исток.
Напруги просели не значительно, в допуске, но это не есть хорошо.
Электролиты кстати да, не мешало бы проверить тоже.
Я бы глянул, опыт большой по ремонту разной электроники, но времени увы нет вообще, а выходной тратить неразумно

Попробуй посмотреть этот рисунок

К сожалению это лохматое прошлое родом из 60-70х, там еще германиевые транзисторы даже на схеме)))
телик сейчас по сути своей от ПК мало чем отличается, видеомодуль это один чип, там больше места занимает радиомодуль/УНЧ и блок питания с допами для ламп подсветки.

[Andry98]

Попробуй посмотреть этот рисунок . Не зная наверняка , куда соваться , я бы проверил электролитические конденсаторы .

Ух ты класс!! помню когда на телемастера учился, такие схемы изучал. Спасибо. ностальжи.

[Andry98]

Напряжения на блоке питания немного ниже 24-22В, 12-10В, 3.6-3.3В

Ну подмотай на трансформатор пару десятков витком на вторичную обмотку. напряжение и повысится.

[dondigidonn]

Ну подмотай на трансформатор пару десятков витком на вторичную обмотку. напряжение и повысится.

там импульсный трансформатор, пара десятков спалит весь телик
Нет там того, чему вас учили

[gashish]

там импульсный трансформатор, пара десятков спалит весь телик
Нет там того, чему вас учили

Тогда импульсники широко не применялись

[dondigidonn]

это да, сейчас они только и применяются в основном.

[Gorinich]

Электролиты визуально в норме, на плате следов нагрева нет, сопротивления тоже без следов прогара..... Мне бы понять где формируется напряжение 24 и 12 вольт, без схемы тяжко, а те схемы что в интернете разнятся, есть общие принципы работы ИБП, но боюсь усугубить положение.....Да и нормальных приборов нет. Поэтому и прошу помощи, может кто имеет опыт или сталкивался с такой неисправностью, хотя бы намек.....

[Gorinich]

телек подключен к DBV-T2 ресиверу и к интернету (Smart TV)

[dondigidonn]

формируется в стабилизаторе конечно же
ИИП вам надобно прочитать, а не ИБП))
Там схемы все +/-, принцип один.

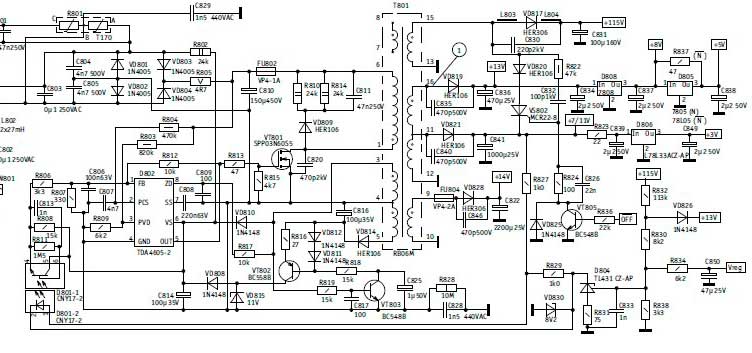

что-то типа этого

[dondigidonn]

Да и нормальных приборов нет

тогда и лезть не стоит

[netboy]

После заставки,  когда моргает звук идет? Похоже что инвертор подсветки в защиту уходит.
